Насосная установка для подачи бурового раствора Н1В 140/5-20/1-02

Главная » Продукция и услуги » Гражданская продукция » Насосная установка для подачи бурового раствора Н1В 140/5-20/1-02




НАЗНАЧЕНИЕ

Насосная установка Н1В 140/5-20/1-02 для подачи бурового раствора (БР) предназначена для перекачивания бурового раствора в магистралях
низкого давления и в системах растворообеспечения (очистки, закачки, приготовления и перекачивания) буровых и ремонтных комплексов.



Используется в составе буровых и ремонтных установок при бурении и ремонте, проведении цементировочных, промывочно-продавочных работ,
в технологиях ремонта и интенсификации добычи.



УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

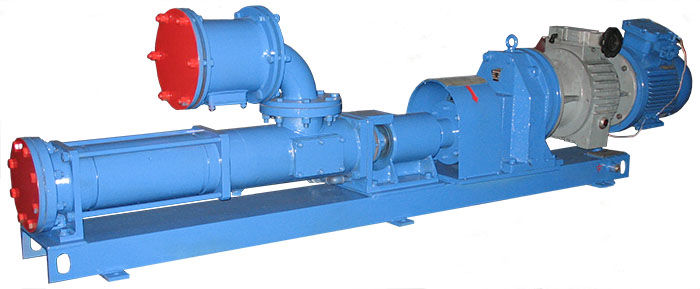

Насос состоит из сварной рамы с установленными на ней электрическим приводом с клеммной коробкой. Привод соединен с редукторным узлом
и далее с одновинтовым насосом, в корпус которого врезаны фланцы подключения входных и нагнетательных линий. Плавное регулирование подачи
БР осуществляется вариатором.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип насоса.......................................................................................одновинтовой

Производительность, м3/час.............................................................4 – 25

Давление, МПа ................................................................................0,1

Внешняя утечка через уплотнение, м3/час........................................5 х 10-4

Условное проходное сечение трубопровода Ду, мм..........................125

Габариты, мм....................................................................................2395 х 325 х 692

Показатели бурового раствора из скважин:

   плотность, кг/м3............................................................................1050 – 1350

   вязкость (по вискозиметру ВМ6), с................................................17 – 60

   максимальный размер твёрдых частиц, мм....................................0,83

   максимальная концентрация взвешенных частиц по массе, %..... 10

   кислотность, pH.............................................................................5 – 5,5

Масса, кг, не более...........................................................................900
