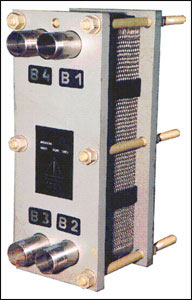

Теплообменник пластинчатый разборный М3M.00 (одноходовой)

Главная » Продукция и услуги » Гражданская продукция » Теплообменники пластинчатые разборные » Теплообменник М3M.00 (одноходовой)






H 460 мм h 356 мм
B 180 мм b 60 мм
L min 105 мм C 52 мм
L max 445 мм R 54 мм
d Dy 32 мм m 60 мм


Технические характеристики теплообменников М3М.00


Максимальная рабочая температура, оС 150
Размер присоединяемых патрубков с резьбой G 11/4 Ду32
Длина резьбовой части патрубков, мм

 - (B1, B3)

13

 - (B2, B4)

30
Материал присоединяемых патрубков 12х18Н10Т
Материал пластин 12х18Н10Т (лист 0,5 мм)
Максимальное количество пластин, шт 95
Материал прокладок термостойкая резина ПС-04
Максимальная площадь теплообмена, м2 3
Максимальный расход воды, м3/час 10
Рабочее давление, кгс/см2 16
Габариты пластин, мм 430х124


Параметры пластинчатых теплообменников М3М.00


Количество пластин

Площадь теплообмена м2

Мощность Гкал/ч * Размер L м.м. Вес, кг
11 0,28 0,015 105 35,5
21 0,60 0,04 145 39,4
31 0,92 0,06 185 41,9
41 1,24 0,09 225 45,9
51 1,56 0,11 265 48,4
71 2,20 0,14 345 55,6
95 2,97 0,20 445 61,5
