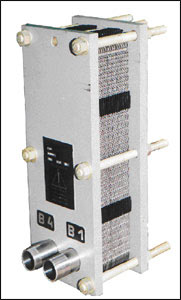

Теплообменник пластинчатый разборный М3M.01 (двухходовой)

Главная » Продукция и услуги » Гражданская продукция » Теплообменники пластинчатые разборные » Теплообменник М3M.01 (двухходовой)






H 460 мм
B 180 мм
L

min 105 мм (3 пластины)/

max 445 мм (95 пластин)

b 60 мм
C 52 мм
R 54 мм
m 60 мм



Технические характеристики теплообменников М3М.01


Максимальная рабочая температура, оС 150
Размер присоединяемых патрубков с резьбой G 11/4 Ду32
Длина резьбовой части патрубков, мм

 - (B1, B3)

13

 - (B2, B4)

30
Материал присоединяемых патрубков 12х18Н10Т
Материал пластин 12х18Н10Т (лист 0,5 мм)
Максимальное количество пластин, шт 95
Материал прокладок термостойкая резина ПС-04
Максимальная площадь теплообмена, м2 3
Максимальный расход воды, м3/час 10
Рабочее давление, кгс/см2 16
Габариты пластин, мм 430х124
