H |
860 мм |
B |
320 мм |
L |
min 209 мм (3 пластины) max 1449 мм (250 пластин) |
f |
280 мм |
b |
140 мм |
C |
120 мм |
R |
31,2 мм |
m |
90 мм | |

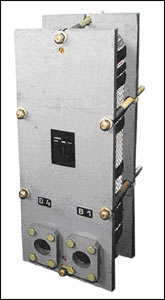

Технические характеристики теплообменников М6М.01
Максимальная рабочая температура, оС |
150 |
Размер присоединяемых фланцев |
Ду50 |
Материал пластин |
12х18Н10Т (лист 0,5 мм) |
Материал фланцев |
Ст 3 ГОСТ 14637-89 |
Максимальное количество пластин, шт |
250 |
Материал прокладок |
термостойкая резина ПС-04 |
Максимальная площадь теплообмена, м2 |
35 |
Максимальный расход воды, м3/час |
36 |
Рабочее давление, кгс/см2 |
16 |
Тепловая мощность, кВт |
от 40 до 2500 |
Габариты пластин, мм |
750х248 |
|
 |
|
