Самолёт Ан-3Т

Гражданская продукция

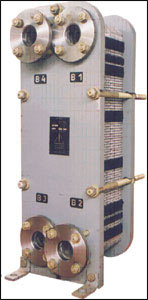

Теплообменник пластинчатый разборный М6M.00 (одноходовой)

Главная » Продукция и услуги » Гражданская продукция » Теплообменники пластинчатые разборные » Теплообменник М6M.00 (одноходовой)






H 880мм C 120 мм
B 320 мм e 19 мм
L min 209 мм
max 1449 мм
K 50 мм
h 640 мм d 59 мм
f 278 мм Q 22,5 мм
b 140 мм R 70 мм


m 90 мм

Технические характеристики теплообменника М6М.00


Максимальная рабочая температура, оС 150
Размер присоединяемых фланцев Ду50
Диаметр фланцев по присоединительным отверстиям (4 отверстия диаметром 18 мм), мм 125
Диаметр внутренних отверстий фланцев, мм 59
Материал пластин 12х18Н10Т (лист 0,5 мм)
Максимальное количество пластин, шт 250
Материал прокладок термостойкая резина ПС-04
Максимальная площадь теплообмена, м2 35
Максимальный расход воды, м3/час 36
Рабочее давление, кгс/см2 16
Тепловая мощность, кВт от 40 до 2500
Габариты пластин, мм 750х248
Диаметр отверстий для крепежа, мм 25

Параметры пластинчатых теплообменников М6М.00


Количество пластин

Площадь теплообмена м2

Мощность Гкал/ч *

Размер L м.м.

Вес, кг

5 0,42 0,04 209 133
10 1,20 0,10 209 137
20 2,52 0,17 274 145
30 3,92 0,25 329 154
40 5,32 0,34 379 163
50 6,72 0,43 439 172
60 8,12 0,52 549 182
80 10,92 0,69 649 200
100 13,72 0,86 759 216
120 16,52 1,03 869 237
140 19,32 1,20 979 255
160 22,12 1,38 1079 312
180 24,92 1,55 1179 327
200 27,72 1,72 1289 339
220 30,52 1,89 1449 347
250 34,72 2,15 1449 354

* Теплообменники рассчитаны для горячего водоснабжения при температуре теплоносителя 70oС>40oС по одноступенчатой схеме включения с допустимыми потерями напора 3 м водяного столба.
