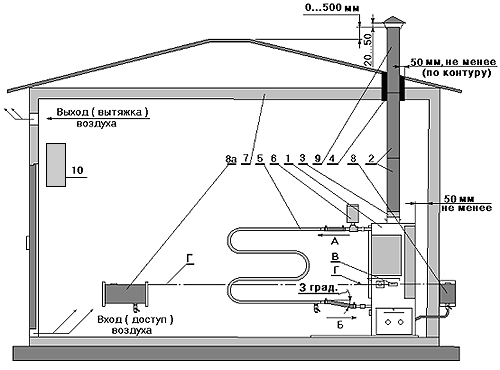

Схема установки печи

Главная » Продукция и услуги » Гражданская продукция » Печь "Факел" » Схема установки печи



1. Печь "Факел"
2. Труба внутренняя
4. Огнеупорная перегородка
5. Теплообменник или отопительная батарея
6. Расширительный бачок, с пароуловительной крышкой, емкостью до 3 л.
7. Строение
8. Топливный бак
8а. Топливный бак (вариант установки)
9. Труба наружная с антиконденсатным покрытием
10. Огнетушитель
А Выход теплой воды (антифриза)
Б Вход охлажденной жидкости (уклон 3 0 и более)
В Метка максимального уровня топлива в баке (верхняя часть бака)
Г Уровень установки топливного бака соответствует расположенной на печи "метке уровня топлива в баке"
